Kolon Bom Sistemleri

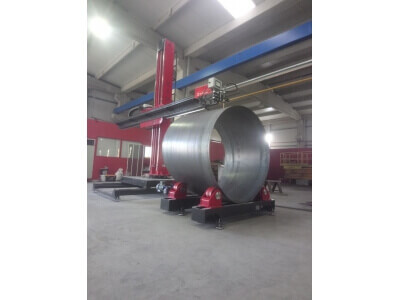

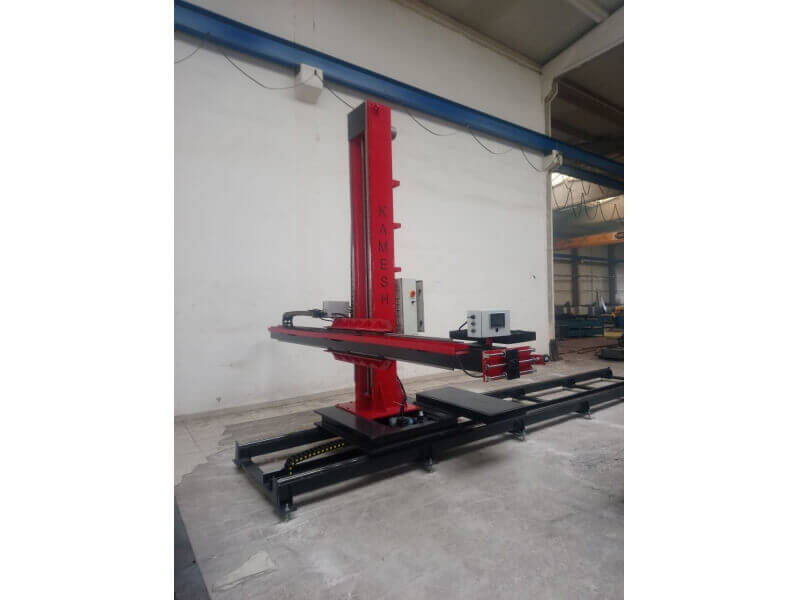

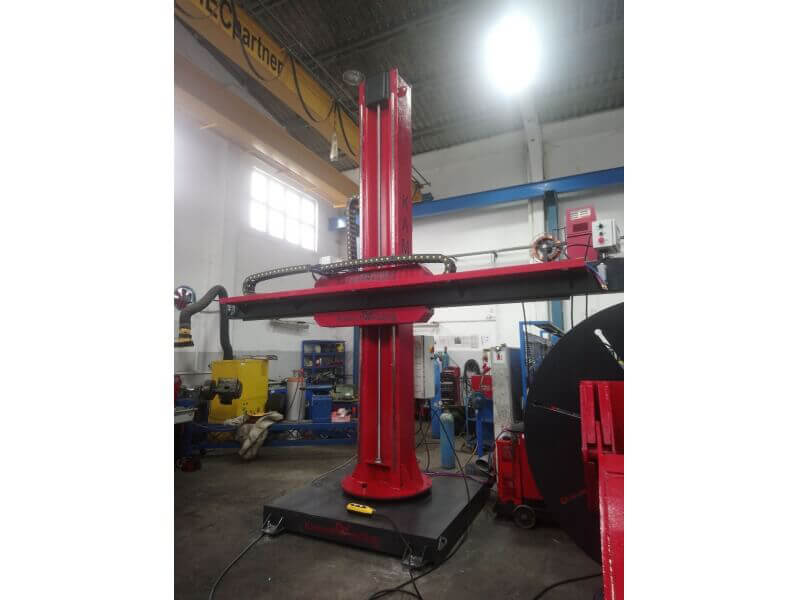

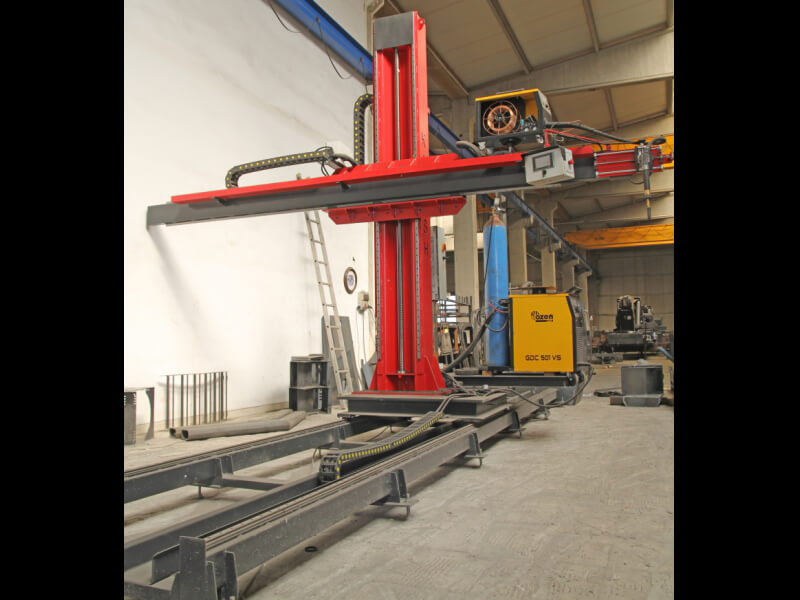

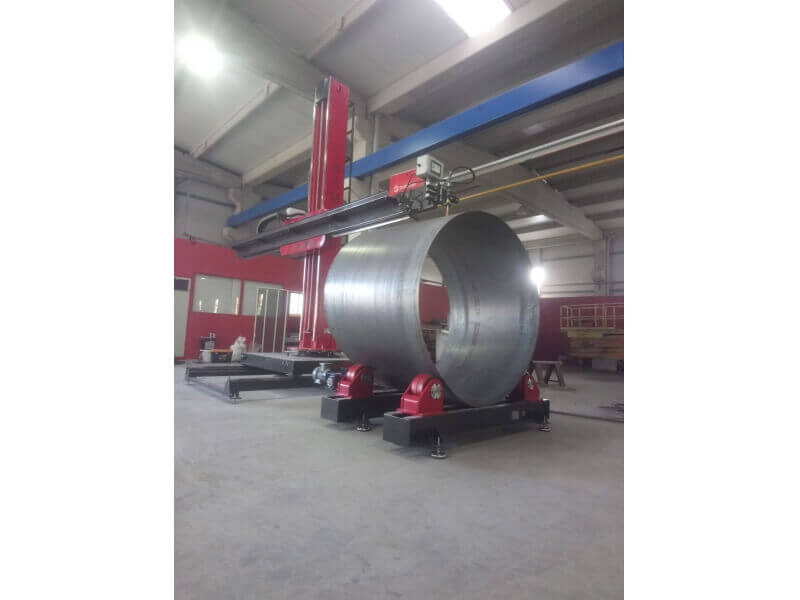

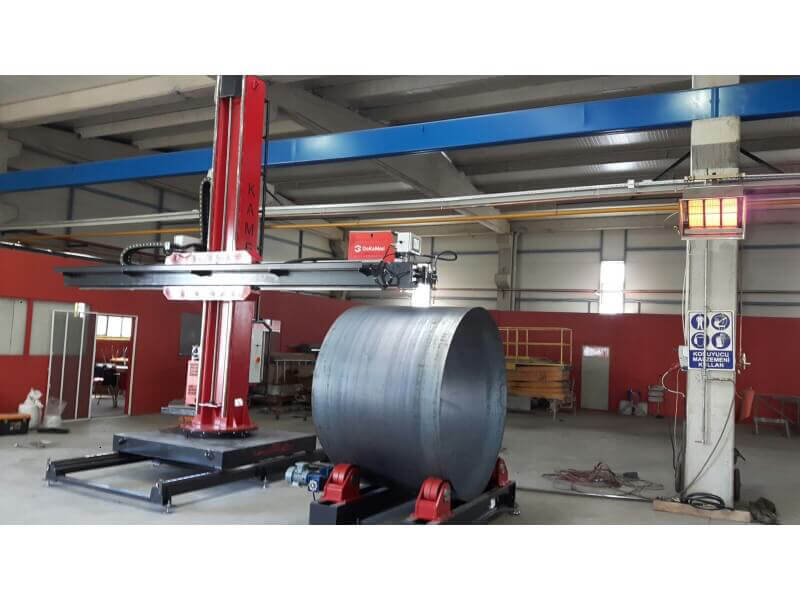

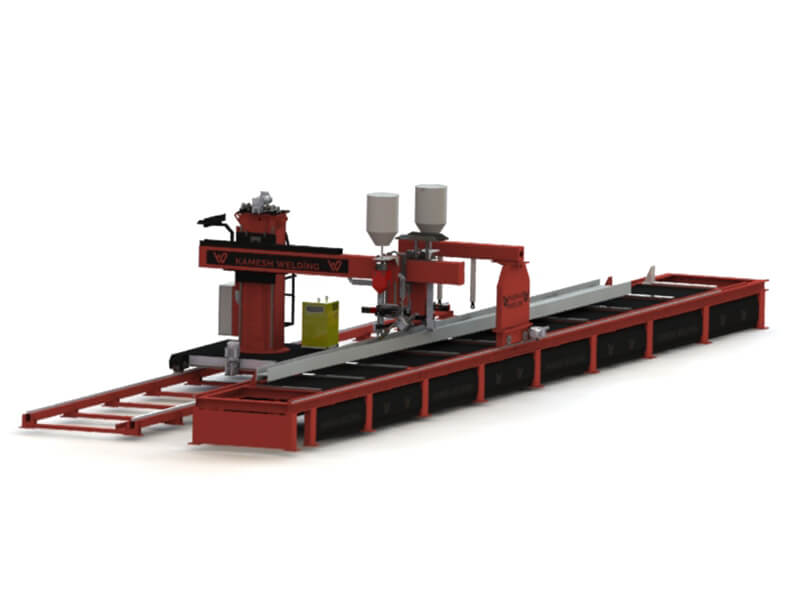

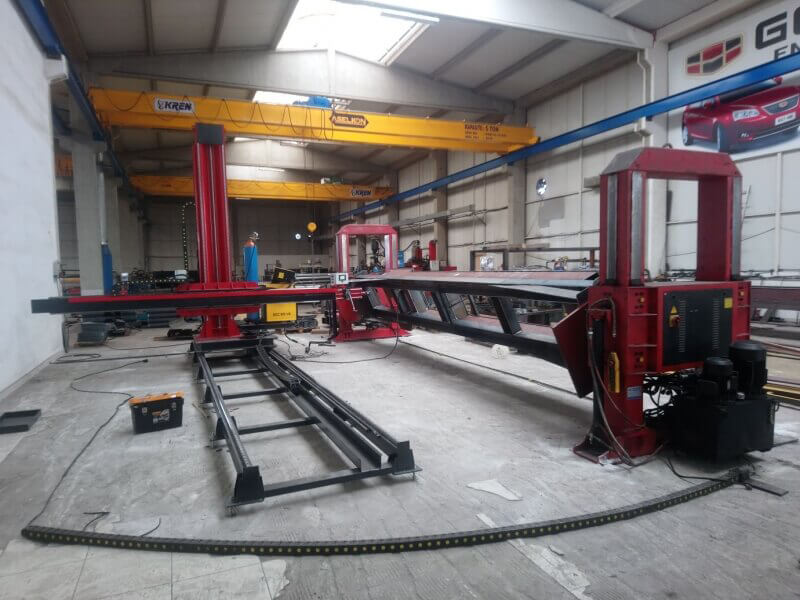

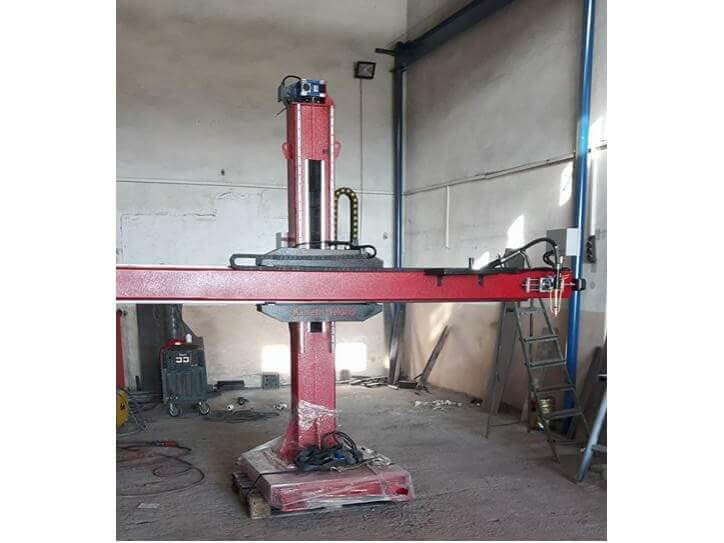

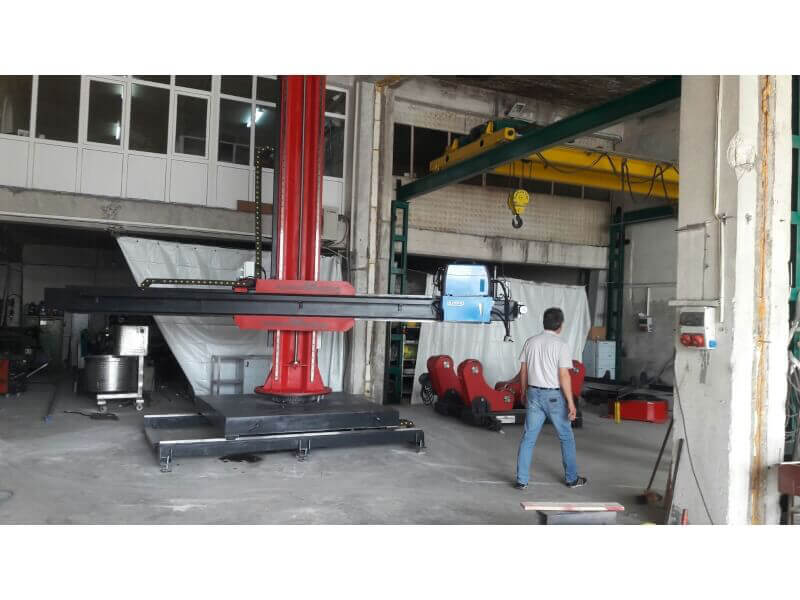

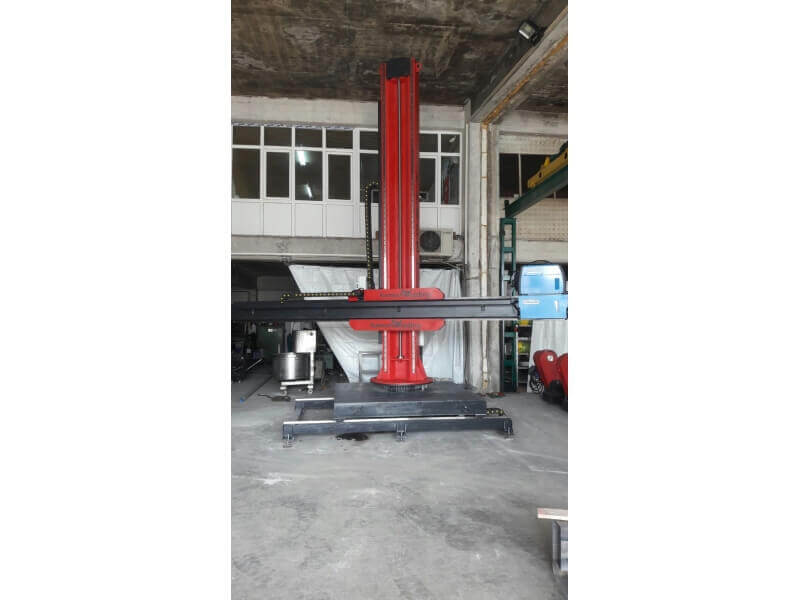

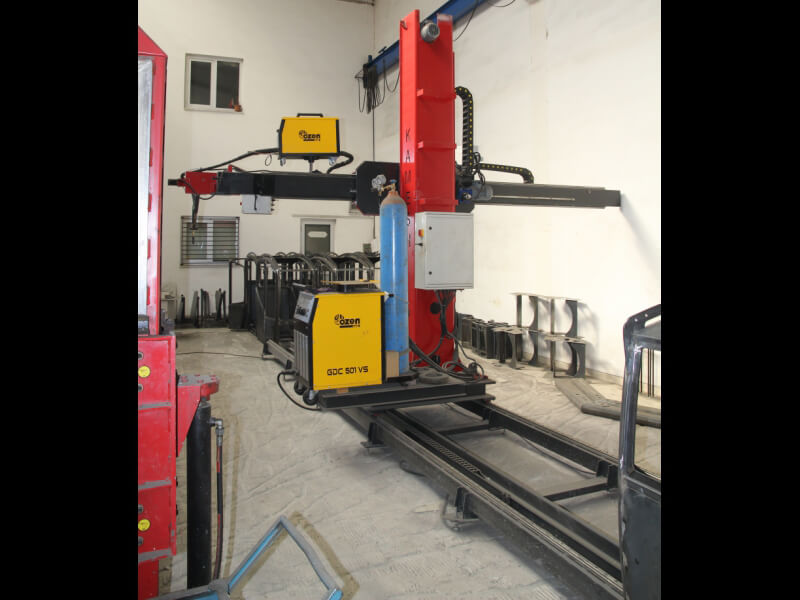

Kolon Bom Sistemleri; dairesel ve boyuna kaynak gibi çeşitli kaynak yöntemleri ile metal kapları, çelik konstrüksiyon gibi iş parçalarını tüm yönlerde kaynak yapabilen özel bir makinedir. Sabit veya hareket edebilen opsiyonları kullanıcı tarafından ihtiyaca göre seçilebilir. Operatör TIG, MIG, SAW, vb. gibi farklı kaynak makinelerini bağlayarak mükemmel kaynak çözümleri sunar.

Gerekli kaynak şartlarını oluşturmak için iş parçası üzerinde uygun şekilde yerleştirilen otomatik kaynak kafasıyla çevirici veya pozisyonlama ile bağımsız veya birleştirme şeklinde dairesel ve boy kaynak yapmak için geliştirilmiştir. Kolon Bom Sistemleri ful otomasyonlu yapısıyla kalitenin artırılmasına, üretim zamanının ve hata payının azaltılmasına, hassasiyete ve insanın ulaşabileceğinden çok daha fazla sürede sürekli kaynak yapmaya olanak sağlar.

Stardart Özellikler: Kolonun 360 derece dönebilmesini sağlamak için monte edilen döner tabla, dönme elle kilitlenebilme özelliğine sahiptir.

Tek eksende titresimşiz ve düzgün hareket etmesi için tüm yatay ve dikey rayların hassas şekilde işlenmiştir. Bom yatay hareketine ve kolon bom sisteminin ray üzerindeki hareketine değişken hızları sağlayabilmek için inverter sürücü takılmıştır. Bom’un dikey hareketinde otoblokajlı motor-redüktör grubu kullanılmıştır ve de ek olarak mekanik güvenlik sistemi yerleştirilmiştir. Bom’un dikey hareketinde hassas ilerlemesi için kolon’un içine yerleştirilen karşı denge sistemi yerleştirilmiştir ve bu sistem yüksek dayanıklılığa sahip zincir ve dişlileri kullanılarak sağlanmıştır. Tüm fonksiyonların sonlandırılmasında limit sviçleri kullanılmıştır ve standart güvenlik önlemleri alınmıştır. Tüm kablolamalar kablo kanallarıyla sağlanmıştır. Kaynak makinesi güç ünitesi kolon-bom arabası üzerinde en uygun yere yerleştirilmiştir, opsiyonel olarak değiştirilebilir. Bütün bu teknolojiler üretimin optimum verimle sağlanması amacıyla tasarlanmıştır.

Teknik Özellik

TEKNİK ÖZELLİKLER KWKBS2X2 KWKBS3X3 KWKBS4X3 KWKBS4X4 KWKBS4X5 KWKBS5X4 KWKBS5X5
Maksimum Bom Taşıma Kap.(KG) 300 300 300 300 300 300 300
Bom Altı Mininum Yükseklik (MM) 750 750 900 900 900 900 900
Maksimum Tank Kaynatma Çapı (MM) 2000 3000 4000 4000 4000 5000 5000
Maksimum Bom Uzama Boyu (MM) 2000 3000 3000 4000 5000 4000 5000
Kolon Dönme Açısı (º) 270 270 270 270 270 270 270
Toplam Yükseklik (MM) 3250 3250 5200 5200 5200 6500 6500
Bom Komple Boyu (MM) 2550 3400 3400 4450 5500 4450 5800
Asansör Motoru (KW) 1,1 1,1 1,1 0,55 1,1 1,1 1,5
Renk  Kırmızı - Siyah Kırmızı - Siyah Kırmızı - Siyah Kırmızı - Siyah Kırmızı - Siyah Kırmızı - Siyah Kırmızı - Siyah
Kaynak Yöntemi  TIG/Gazaltı/ Tozaltı TIG/Gazaltı/ Tozaltı TIG/Gazaltı/ Tozaltı TIG/Gazaltı/ Tozaltı TIG/Gazaltı/ Tozaltı TIG/Gazaltı/ Tozaltı TIG/Gazaltı/ Tozaltı

Video

Teklif Alın

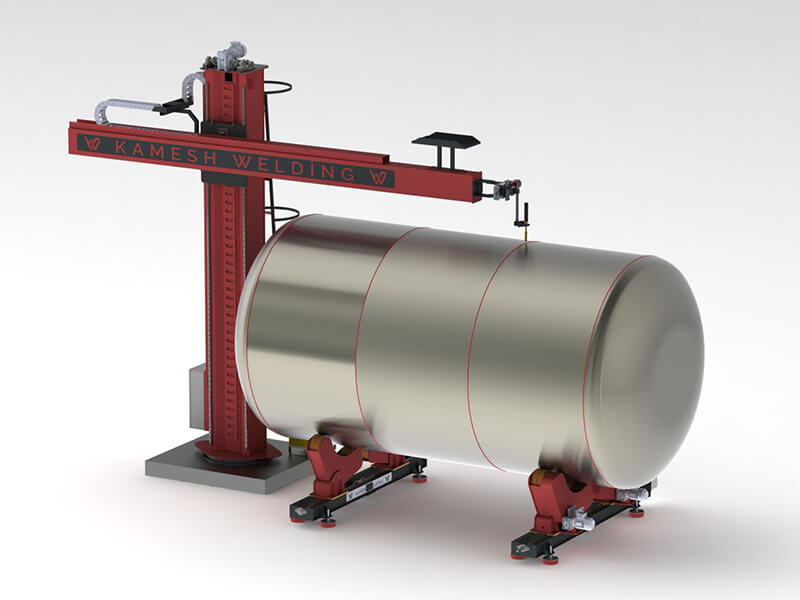

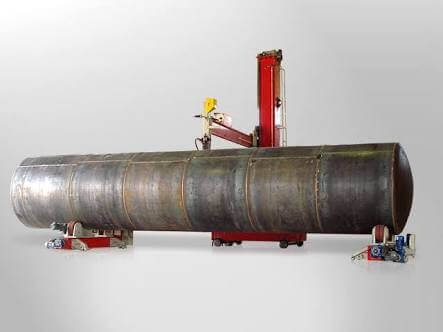

Kolon bom sistemleri, genellikle tanklar, basınçlı kaplar, metal kaplar, çelik konstrüksiyonlar, tankerler gibi büyük çaplı iş parçalarının dairesel ve boyuna kaynak yapılmasın kullanılmaktadır.
